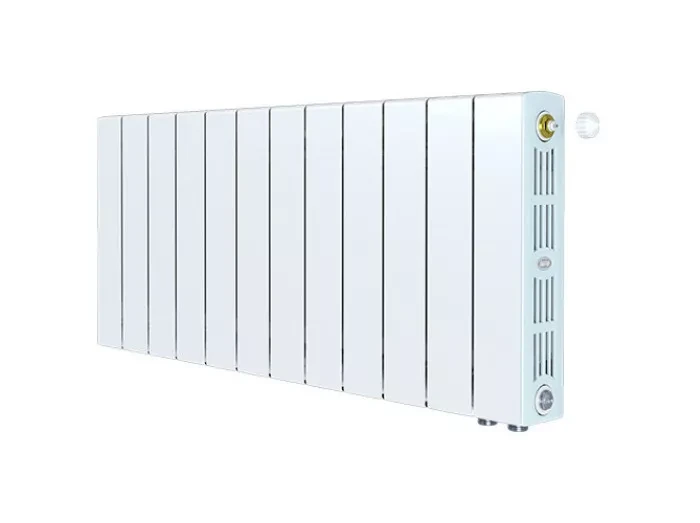

Rifar SUPReMO Ventil 350 12 секций, нижнее правое подключение (белый)

Специально для нижнего подключения разработано конструктивное исполнение алюминиевых и биметаллических радиаторов. Такое исполнение имеет обозначение VENTIL. В зависимости от выбранной модели после сборки радиатор сохраняет все ее теплотехнические и эксплуатационные характеристики. При разработке проекта системы отопления необходимо учесть гидравлические особенности узла нижнего подключения и термостатического клапана согласно оговоренной комплектации.

Радиаторы моделей RIFAR SUPReMO 800 VENTIL, RIFAR SUPReMO 500 VENTIL, RIFAR SUPReMO 350 VENTIL предназначены для нижнего подключения к системе отопления. В качестве присоединительной арматуры можно использовать узел нижнего подключения со стандартным межосевым расстоянием 50 мм или одиночные присоединительные вентили с учетом типа и конфигурации системы отопления.

Радиаторы RIFAR SUPReMO VENTIL 500 и 350 выпускаются с числом секций от 4 до 14, RIFAR SUPReMO VENTIL 800 – с числом секций от 3 до 14.

При установке радиатора в водяных системах отопления в качестве теплоносителя для модели RIFAR SUPReMO использовать только специально подготовленную воду согласно п. 4.8 СО 153-34.20.501-2003 «Правила технической эксплуатации электрических станций и сетей РФ».

В радиаторах модели RIFAR SUPReMO допускается использование низкозамерзающих теплоносителей.

Важно: при установке радиатора в систему отопления с использованием низкозамерзающего теплоносителя необходимо учитывать особые требования к выбору герметизирующих материалов монтажных компонентов в соответствии с рекомендациями производителя используемого теплоносителя.

В комплектацию радиатора с нижним подключением RIFAR SUPReMO VENTIL входят:

• термостатический клапан (1),
• верхний распределитель потока (2),
• разделительная перегородка (3) в нижнем коллекторе,
• воздуховыпускной клапан (кран Маевского) (4),
• заглушки (5),
• редукционные ниппели (6).

Установочные кронштейны, термостатический регулятор (7), узел нижнего подключения (8) в комплектацию не входят и приобретаются отдельно.

Схема движения теплоносителя в радиаторе RIFAR SUPReMO VENTIL приведена на рисунке.

Размер наружной присоединительной резьбы редукционных ниппелей - G3/4”. Тип герметизации соединения – евроконус с прокладкой типа O-ring. Редукционные ниппели приварены к радиатору контактно-стыковой сваркой. Для подключения радиатора к системе отопления рекомендуется использовать прямой или угловой узлы нижнего подключения (8) RIFAR.
