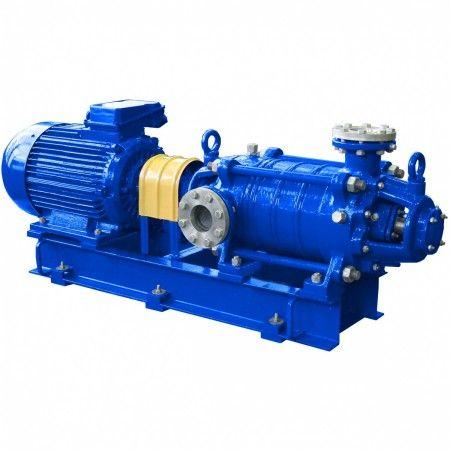

Насос 1 ЦНСг 60-99

  • В наличии

2 361 900 Тг.

Насос 1 ЦНСг 60-99
Насос 1 ЦНСг 60-99В наличии
2 361 900 Тг.
+7 (727) 312-28-50
Менеджер
+7 (727) 312-28-50
Менеджер
возврат товара в течение 14 дней по договоренности

Особенности

Производитель
ГМС Ливгидромаш
Гарантия
12 месяцев со дня ввода в эксплуатацию
Подача, м³/ч
60
Напор, м
99
Мощность потребляемая насосом (макс.), кВт
28
Мощность двигателя, кВт
30

Общие сведения

Центробежные многоступенчатые насосы ЦНСг от российского производителя АО "ГМС Ливгидромаш" предназначены для подачи чистой горячей воды. Допустимая степень нагрева водной среды составляет 105° С, другие показатели должны быть в пределах:

  • рН 7-8,5;
  • наличие твердых частиц размерами до 0,1 мм;
  • удельное содержание примесей в общей массе жидкости до 0,1%;
  • микротвердость посторонних включений до 1,47 ГПа.

Налажен выпуск 26 моделей многоступенчатых насосных агрегатов со следующими техническими характеристиками насосов ЦНСГ:

  • два основных значения подачи 38 м³/час либо 60 м³/час;
  • напор может варьироваться от 44 до 198 м;
  • количество ступеней от 2 до 8;
  • кавитационный запас составляет не более 3,6-4,5 м (для моделей исполнения со шнеком этот показатель снижен до 2,0-3,0 м);
  • КПД 62-64 %.

Агрегаты могут работать в сейсмически активных районах с угрозой до 8 баллов (шкала MSK-84).

Сфера применения насосов ЦСНг

Жилищно-коммунальное хозяйство:

  • горячее водоснабжение;
  • подача теплоносителя в сетях отопления;
  • ЦНСг используют как питательный насос для парового котла.

Промышленное использование:

  • циркуляция горячей воды в технологических производственных процессах;
  • составная часть оснащения котлов небольших теплоэлектростанций;
  • перекачка конденсата на теплоэнергетических предприятиях.

Конструктивные отличия

Фундаментная рама служит основой для установки горизонтального центробежного насоса и электродвигателя, которые соединяются при помощи упругой муфты (тип: втулочно-пальцевая). Разновидность насоса — многоступенчатый, собирается из нескольких секций. Принцип расположения рабочих колес — односторонний.

Последовательность компоновки основных узлов: всасывающий корпус, несколько секций с рабочими колесами, нагнетательный корпус. Количество рабочих колес всегда больше числа секций на единицу, так как еще одно колесо находится в крышке корпуса. Одинаковые модели насосных агрегатов имеют отличия по конструкции всасывающего корпуса, в котором может быть установлена либо проставка, либо корпус шнека. Вид исполнения «со шнеком» означает,что кавитационные показатели насоса будут лучше, соответствующий показатель «1» указывается в маркировке.

Каждая секция с направляющим аппаратом внутри при помощи шпилек присоединяется к корпусам или соседним секциям. Функцию уплотнений стыков выполняют резиновые кольца.

Размещение патрубков относительно друг друга выполнено под прямым углом: всасывающий патрубок находится на горизонтальной оси насоса, а напорный — в вертикальной плоскости.

Насосы типа 1ЦНСг имеют сальниковые уплотнения вала. Для подвода к ним охлаждающей жидкости на корпусах расположены штуцера.

Особенности эксплуатации насосов ЦНСг

Эксплуатацию питательного насоса ЦНСг необходимо осуществлять, учитывая следующие требования:

  • агрегат устанавливают на массивной фундаментной плите;
  • на дополнительных опорах закрепляют также и трубопроводы, которые должны иметь компенсаторы температуры;
  • при расчетных напорах более 100 м обязательно выполняют разгрузку, присоединяя разгрузочную камеру;
  • подключение электропитания производят при помощи пускозащитной аппаратуры.

Основные преимущества

Особенности насосов 1ЦНСг проявляются в следующем:

  • воздействие осевых сил компенсируют выполнением на рабочих колесах специальных разгрузочных отверстий;
  • чтобы обеспечить работу в условиях жестких требований к кавитационному запасу, каждая модель насоса выпускается в двух исполнениях;
  • использование в составе сальниковой набивки терморасширенного графита упрощает ремонт насосной части;
  • Цена насосов ЦНСг существенно ниже их ближайших импортных аналогов.
  • Минимальные сроки поставки, часто купить насос ЦНСг можно из наличия.

Условное обозначение

1ЦНСг 60-132-1 УХЛ4

  • 1 — количественный номер модификации;
  • ЦН — аббревиатура центробежного насоса;
  • С — сокращенное наименование секционного типа;
  • г — горячая вода;
  • 60 — номинальное значение подачи;
  • 132 — номинальное значение напора;
  • 1 — шнековое исполнение всасывающего корпуса, признак лучших кавитационных характеристик;
  • УХЛ — особенности климатического исполнения;
  • 4 — номер категории размещения.
Характеристики
Основные атрибуты
Производитель ЛИВГИДРОМАШ
Пользовательские характеристики
Гарантия12 месяцев со дня ввода в эксплуатацию
Давление на входе, кгс/см²3
Допускаемый кавитационный запас, м4,5 (3,0 для ЦНСг,,,-1)
КПД, %64
Маркировка1ЦНСг 60-99-1 (со шнеком, улучшенные кавитационные характеристики)
Мощность двигателя, кВт30
Мощность потребляемая насосом (макс,), кВт28
Напор, м99
Подача, м³/ч60
Температура перекачиваемой жидкости, ºСдо 105
Тип уплотнениясальниковое
Утечка через уплотнение, л/ч, не более5,,,10
Частота вращения, об/мин2950
Частота сети, Гц50
Информация для заказа
  • Цена: 2 361 900 Тг.
